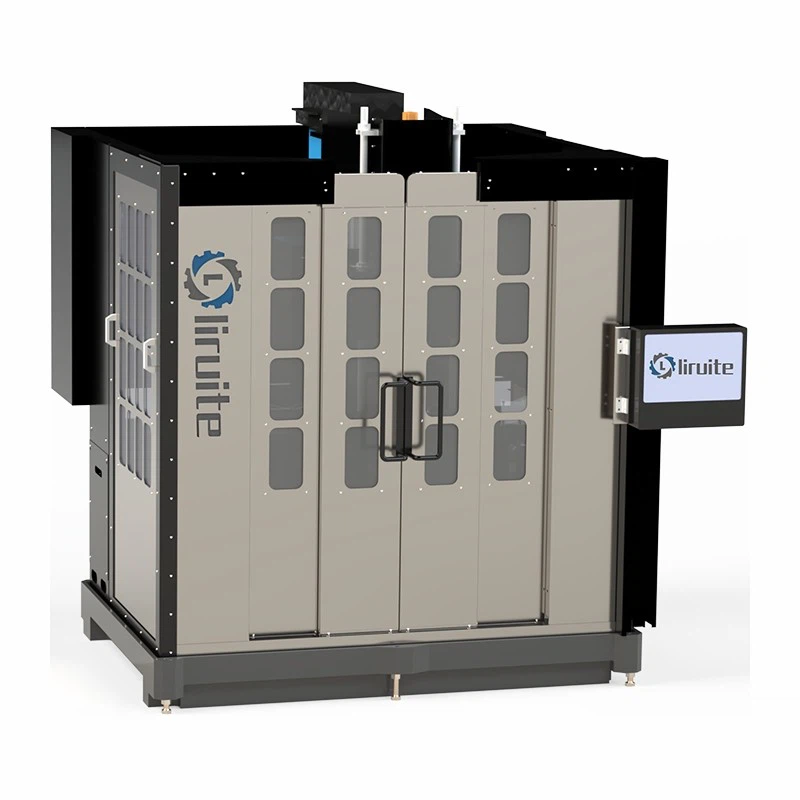

Голяма машина за вертикално хонинговане

Прецизна вертикална хонинговаща машина JLH-1500 Решение

1 Размери на машинния инструмент: 2670 (ширина) × 3500 × 4550 (височина)
2 Спецификации на работната маса: двойно затягане, три станции, серво ходене, мощност 2KW
3 Дължина на хода: 1550
4 Обхват на апертурата за обработка: 50-260
5 Максимален диапазон на затягане на външния диаметър на детайла: 450
6 мотор на шпиндела: 7.5KW
7 Захранващ мотор: 1000W
8 повдигащ бутален двигател: 5.5KW
9 Реципрочна скорост: 0-25 метра в минута, регулируема
10 Обхват на сензора: 0-1000 Nm, ниво на точност 0,5
11 Точност на обработка H6 грапавост на повърхността Ra По-малко или равно на 0,2 кръглост 0,01
12 Система за цифрово управление: Напълно цифрова система за контрол на химикали, базирана на платформа Windows
13 Оборудван с функции за автоматично откриване и ремонт
14 Изисквания към захранването: Напрежение: 380 волта, 3-фазно, 50 херца, допустими колебания на напрежението от 10%
15 Капацитет на охлаждащата течност: 500 литра
16 Филтърна система: магнитна филтрация + вторична филтрация с медна мрежа
17 Скорост на шпиндела: регулируема от 20-200 оборота в минута

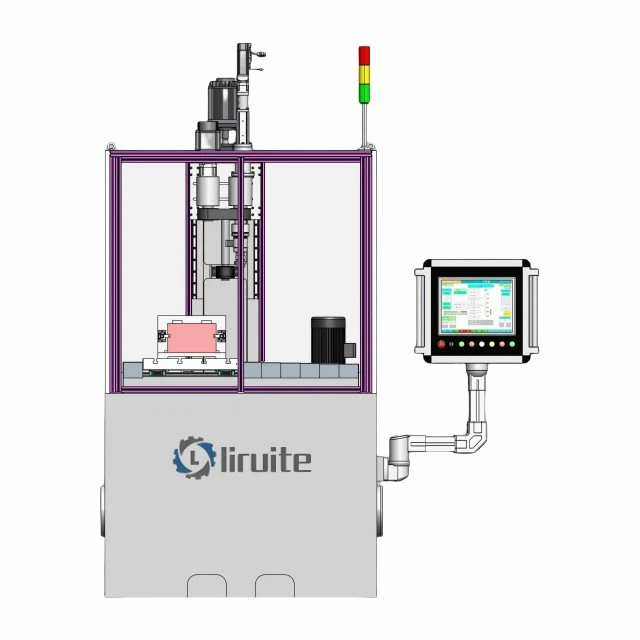

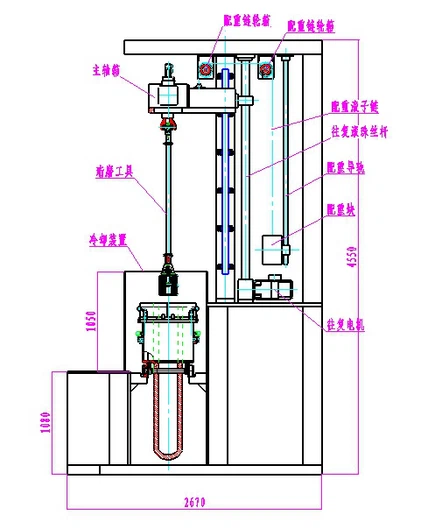

Машинният инструмент се състои главно от рамка, двойна работна платформа, шпинделна кутия, възвратно-постъпателен механизъм, механизъм за балансиране на противотежестта, охладителна система, електрическа система за управление и външна обвивка.

1. Стелажът се състои от заварена основа, три заварени вертикални греди и горна "Т" греда.
2. Работната платформа има двойно захващане и три работни позиции. Управляван от серво мотор и винтова контролна станция.
3. Шпинделната кутия се състои от турбина, червячна предавка, корпус, сензор, двигател на шпиндела, двигател за подаване и др.
4. Възвратно-постъпателният механизъм се състои от линейни направляващи двойки, високо{1}}скоростни сачмено-винтови предавателни механизми, турбинни червячни редуктори, бутални двигатели и др.
5. Механизмът за балансиране на противотежестта се състои от два комплекта механизми на зъбни колела, носещи товар-ролкови вериги, противотежестни блокове, плъзгащи релси на противотежестния блок и др.
6. Охладителна система: За удобство на драгирането е оборудвана с независим резервоар за гориво, дву-етапна филтрация с медна мрежа и магнитен сепаратор и маслена помпа, монтирани на резервоара за гориво.
7. Електронната система за управление се състои от електрически шкаф за управление, сензорен екран и др
8. Обвивката на външния вид е съставена от различни части от ламарина, които са красиви и подредени.

1. Шлифовъчна глава за подаване на зъбна рейка. HB-50(50-76mm),HB-76(76-97mm) HB-97(97-195mm),HB-195(195-260mm).

2. Има два вида шлифовъчни пръти: тези под 97 с диаметър 42 и тези между 97-260 с диаметър 60

1:15 години опит в изследването и производството на машини за хонинговане
2: Работен софтуер за машина за хонинговане с независими права на интелектуална собственост
3: Моторът и електрическите компоненти се доставят от европейски или японски марки
4: Надеждността е призната от пазара
5: Отличен технически екип
6: Отличен-екип за следпродажбено обслужване

1: От 2010 г. високо признат производител на машини за хонинговане на китайския пазар.
2: Имаме опитен, млад и отговорен екип.
3: Имаме отличен технически екип. Ние се гордеем с нашите продукти.
4: Осигуряване на качество! Преди доставката на клиента, отделът за надзор на качеството на фабриката стриктно контролира качеството.
5: Персонализирайте специални машини и инструменти за хонинговане според нуждите на клиента за хонинговане на специални детайли.

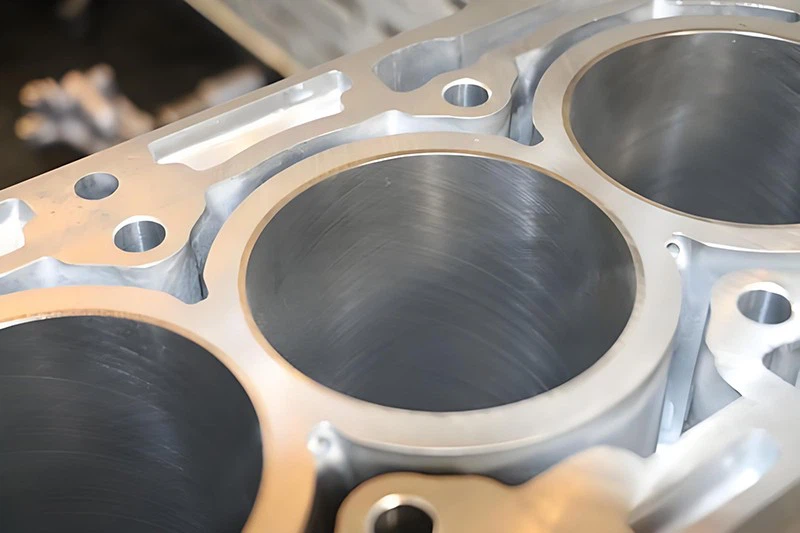

Машината за вертикално хонинговане има значителни характеристики, със сравнително къс работен ход на шпиндела, което я прави особено подходяща за обработка на цилиндрични тела и отвори за кутии. Неговият принцип на работа е, че хонинговащата глава, вградена с маслени камъни, се задвижва да се върти от вертикално разположен шпиндел и се подлага на вертикално възвратно-постъпателно подаване с подкрепата на хидравлично устройство за постигане на фина обработка (вижте работния процес на машинния инструмент).

За разлика от това, характеристиката на хоризонталните хонинговащи машини е техният по-дълъг работен ход, който е особено подходящ за обработка на дълбоки отвори, достигащи дълбочина до 3000 милиметра. Хонинговащата глава остава хоризонтална и не се върти, а вместо това се движи напред-назад по аксиалната посока, докато детайлът се задвижва да се върти от шпиндела. Средната част на леглото е снабдена с централна рамка и направляваща рамка, които се използват съответно за поддържане на детайла и хонинговия прът, осигурявайки прецизна точност на обработка.

В новия тип хонинговаща машина хидравличният механизъм за разширяване и свиване е общ метод на подаване, който позволява на масления камък да се движи радиално и постепенно да шлайфа детайла до необходимия размер. Тези машини обикновено имат полу-автоматични функции, оборудвани с автоматични измервателни устройства и могат да бъдат гъвкаво интегрирани в автоматични производствени линии за подобряване на производствената ефективност.

В допълнение към оборудването, специално проектирано за обработка на отвори, има и други видове машини за хонинговане, като машини за цилиндрично хонинговане, такива, използвани за обработка на канали на лагери, както и машини за плоско и извито хонинговане, които предоставят разнообразни решения за различни нужди от повърхностна обработка.
